大圆环工件液压卡盘+回转油缸+四轴连接方案

来源:开云电竞首存活动 | 发布日期:2022-12-18

大圆环工件液压卡盘+回转油缸+四轴连接方案,该方案基于加工中心四轴上安装卡盘和油缸连接以达到夹持工件(大圆环),方案比较简单,主要定制一款加高型软爪,然后修成阶梯状实现内撑效果。同时设计适配的连接法兰和拉杆即可,如图所示。

该方案示意图如图所示:

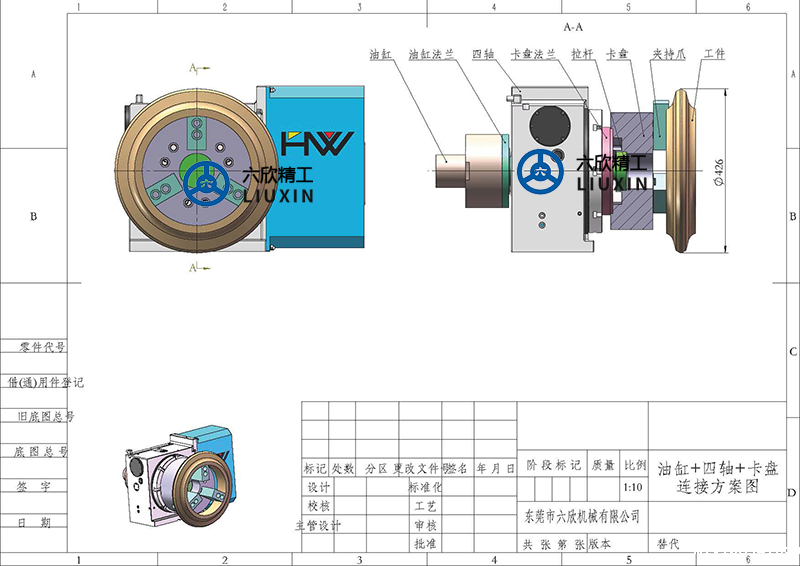

大圆环工件四轴连接方案

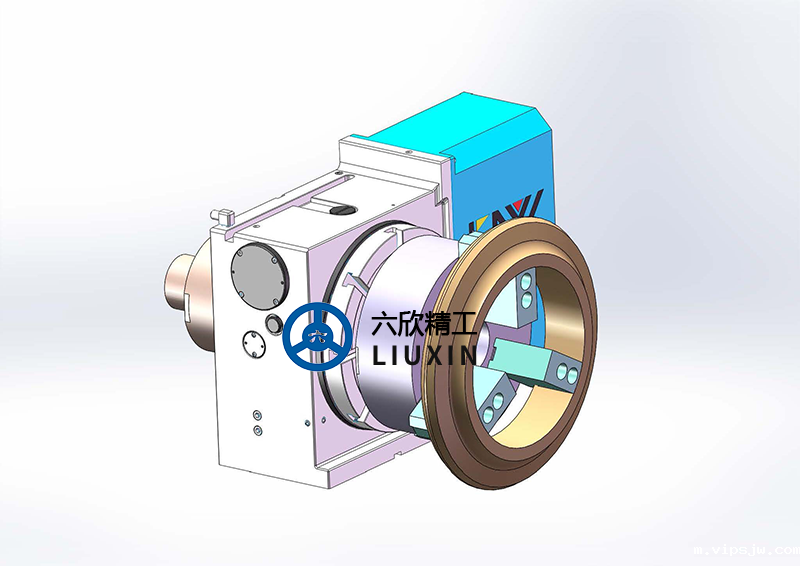

大圆环工件四轴连接方案

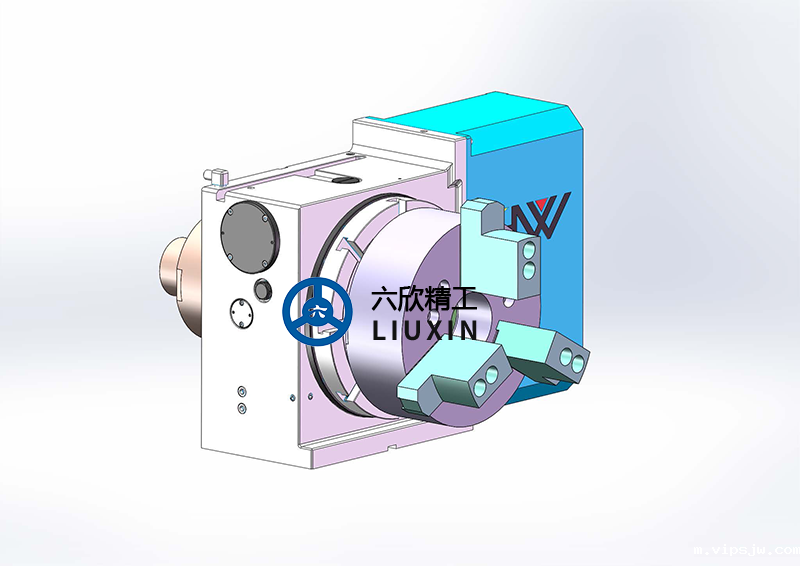

液压卡盘

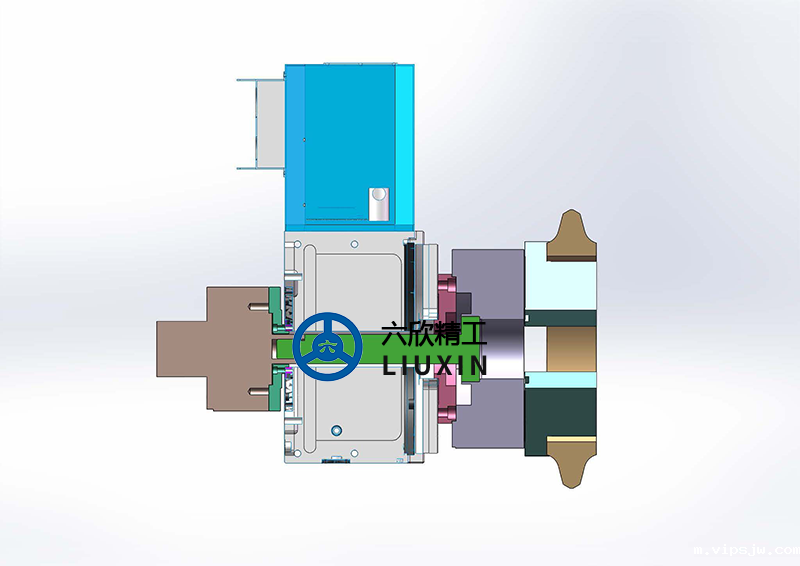

回转油缸

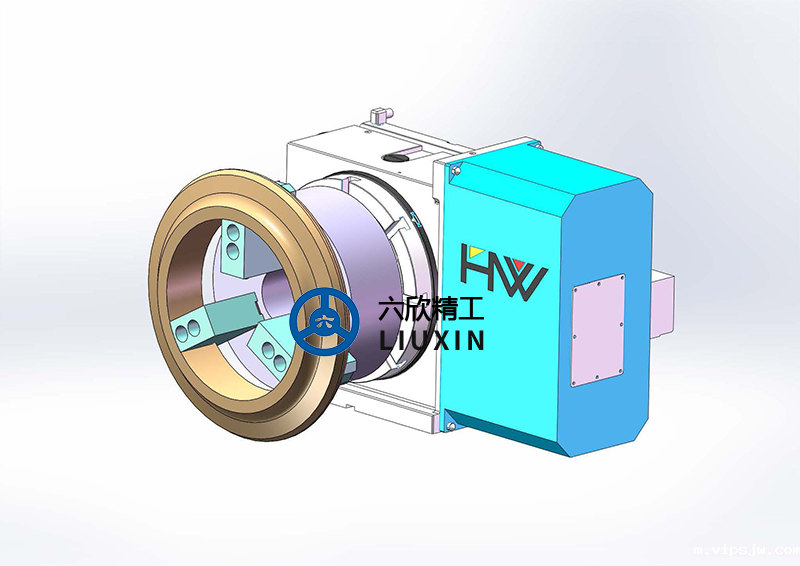

大圆环工件四轴连接方案
